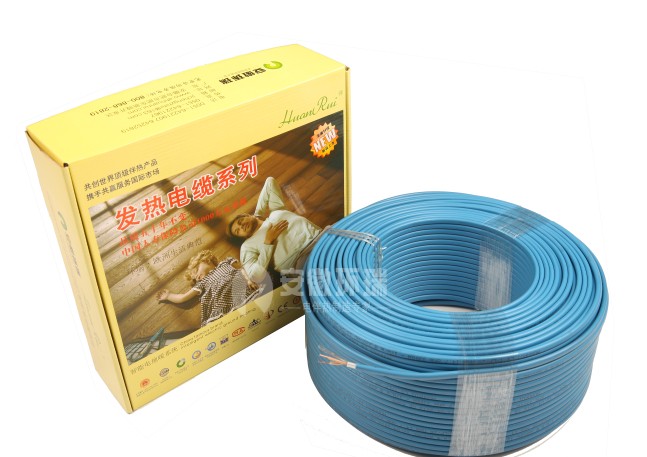

TXLP-1單導發熱電纜
2011-8-23 來源： 瀏覽：19507
 |
咨詢電話：400-067-0080
 |
|
品牌：huanrui
|
|
|
產品系列: 發熱電纜
|
|
|
主要用途：應用于輻射供暖電地暖地板采暖、土壤加熱、融雪等。
|
| 產品名稱： | TXLP-1單導發熱電纜 | 型 號： | TXLP-1 | 產品規格： |
TXLP發熱電纜系列 |
| 溫度范圍： | 0-65℃ | 耐溫溫度： | 105℃ | 標準功率： | 17 18.5w/m |
| 額定電壓： | 220V±10% | 產品認證： | ISO9001,CE,EXE | ||
簡介
TXLP/1 220V 單導發熱電纜主要應用于地板采暖、土壤加熱、融雪等。
TXLP/1 220V 單導發熱電纜組件采用隱式接頭，冷熱接頭部位均有“ SPLICE ”標識
|
性能 |
|
|

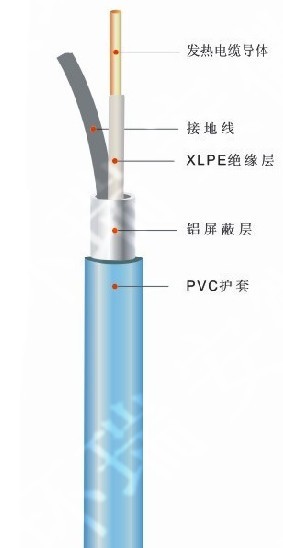

1、結構 |
|
|
外護套：藍色聚氯乙烯（ PVC ）； |
|
|
接地線：鍍錫銅絲； |
|
|
屏蔽層：鋁箔 + 銅絲； |
|
|
內導體：合金電阻絲； |
|
|
內絕緣：交聯聚乙烯（ XLPE ）； |
|
|
接頭類型：隱式接頭； |
|
|
２、尺寸 |
|
|
外徑： 6.5mm； |
|
|
３、電氣參數 |
|
|
供電電壓： 220V ( 電壓可定制 ) ； |
|
|
線性功率： 17W/m 18.5W/m 20W/m |
|
|
４、 其他 |
|
|
冷線長度： 2.25m ； |
|
|
最大表面工作溫度： 65 ° C； |
|
|
最小彎曲系數： 5D 。 |
|
環瑞TXLP/1系列單導發熱電纜 (220V 18.5W/M)
|
|||||
|
功率（W）
|
電纜型號
|
電壓（V）
|
標準長度(M)
|
每米功率（W/M）
|
總電阻值（Ω）
|
|
3150
|
TXLP/1/18.5
|
220
|
170.3
|
18.5
|
15.4
|
|
2800
|
TXLP/1/18.5
|
220
|
151.4
|
18.5
|
17.3
|
|
2600
|
TXLP/1/18.5
|
220
|
140.5
|
18.5
|
18.6
|
|
2400
|
TXLP/1/18.5
|
220
|
129.7
|
18.5
|
20.2
|
|
2200
|
TXLP/1/18.5
|
220
|
118.9
|
18.5
|
22.0
|
|
2000
|
TXLP/1/18.5
|
220
|
108.1
|
18.5
|
24.2
|
|
1760
|
TXLP/1/18.5
|
220
|
95.1
|
18.5
|
27.5
|
|
1600
|
TXLP/1/18.5
|
220
|
86.5
|
18.5
|
30.3
|
|
1400
|
TXLP/1/18.5
|
220
|
75.7
|
18.5
|
34.6
|
|
1200
|
TXLP/1/18.5
|
220
|
64.9
|
18.5
|
40.3
|
|
1000
|
TXLP/1/18.5
|
220
|
54.1
|
18.5
|
48.4
|
|
850
|
TXLP/1/18.5
|
220
|
45.9
|
18.5
|
56.9
|
|
700
|
TXLP/1/18.5
|
220
|
37.8
|
18.5
|
69.1
|
|
600
|
TXLP/1/18.5
|
220
|
32.4
|
18.5
|
80.7
|
|
500
|
TXLP/1/18.5
|
220
|
27.0
|
18.5
|
96.8
|
|
400
|
TXLP/1/18.5
|
220
|
21.6
|
18.5
|
121.0
|
|
300
|
TXLP/1/18.5
|
220
|
16.2
|
18.5
|
161.3
|
|
環瑞TXLP/1系列單導發熱電纜 (220V 17W/M)
|
|||||
|
功率（W）
|
電纜型號
|
電壓（V）
|
標準長度(M)
|
每米功（W/M）
|
總電阻值（Ω）
|
|
3100
|
TXLP/1/17
|
220
|
182.4
|
17
|
15.6
|
|
2600
|
TXLP/1/17
|
220
|
152.9
|
17
|
18.6
|
|
2200
|
TXLP/1/17
|
220
|
129.4
|
17
|
22.0
|
|
1750
|
TXLP/1/17
|
220
|
102.9
|
17
|
27.7
|
|
1400
|
TXLP/1/17
|
220
|
82.4
|
17
|
34.6
|
|
1250
|
TXLP/1/17
|
220
|
73.5
|
17
|
38.7
|
|
1000
|
TXLP/1/17
|
220
|
58.5
|
17
|
48.4
|
|
850
|
TXLP/1/17
|
220
|
50.0
|
17
|
56.9
|
|
700
|
TXLP/1/17
|
220
|
41.2
|
17
|
69.1
|
|
600
|
TXLP/1/17
|
220
|
35.3
|
17
|
80.7
|
|
500
|
TXLP/1/17
|
220
|
29.4
|
17
|
96.8
|
|
400
|
TXLP/1/17
|
220
|
23.5
|
17
|
121.0
|
|
300
|
TXLP/1/17
|
220
|
17.6
|
17
|
161.3
|
|
200
|
TXLP/1/17
|
220
|
15.4
|
17
|
242.0
|
|
200
|
TXLP/1/13
|
220
|
11.8
|
17
|
242.0
|
